Markierungsköpfe des MS 1000 im Detail

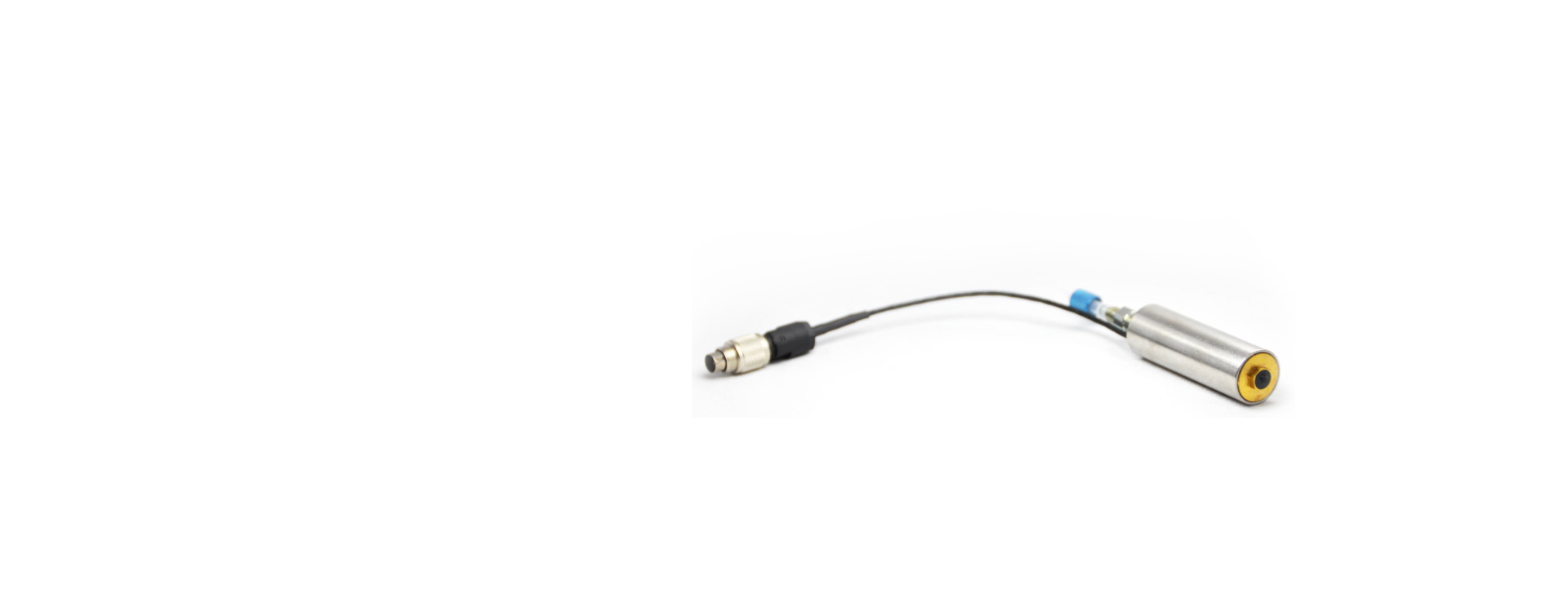

Markierungskopf ST (Standard)



Der Markierungskopf ST ist das Allroundtalent für Farbmarkierungen aller Art. Er ist sowohl für farbstoffbasierte, als auch für pigmentierte Tinte geeignet. Durch seine kompakte Bauform findet er fast überall Platz und seine robuste und gekapselte Bauweise schützt ihn sicher vor Staub und Nässe.

Vorteile

  • Robustes Edelstahlgehäuse, wasser- und staubdicht gekapselt (IP 68)
  • Sehr kompakte Bauform (Ø 18mm)
  • Tintenleitung und Markierungskopfkabel platzsparend an der Stirnseite angebracht
  • Beliebige Einbaulage
  • Verschiedene Düsengrößen lieferbar
  • Punktgröße: 2-10 mm (je nach Anwendungsfall)

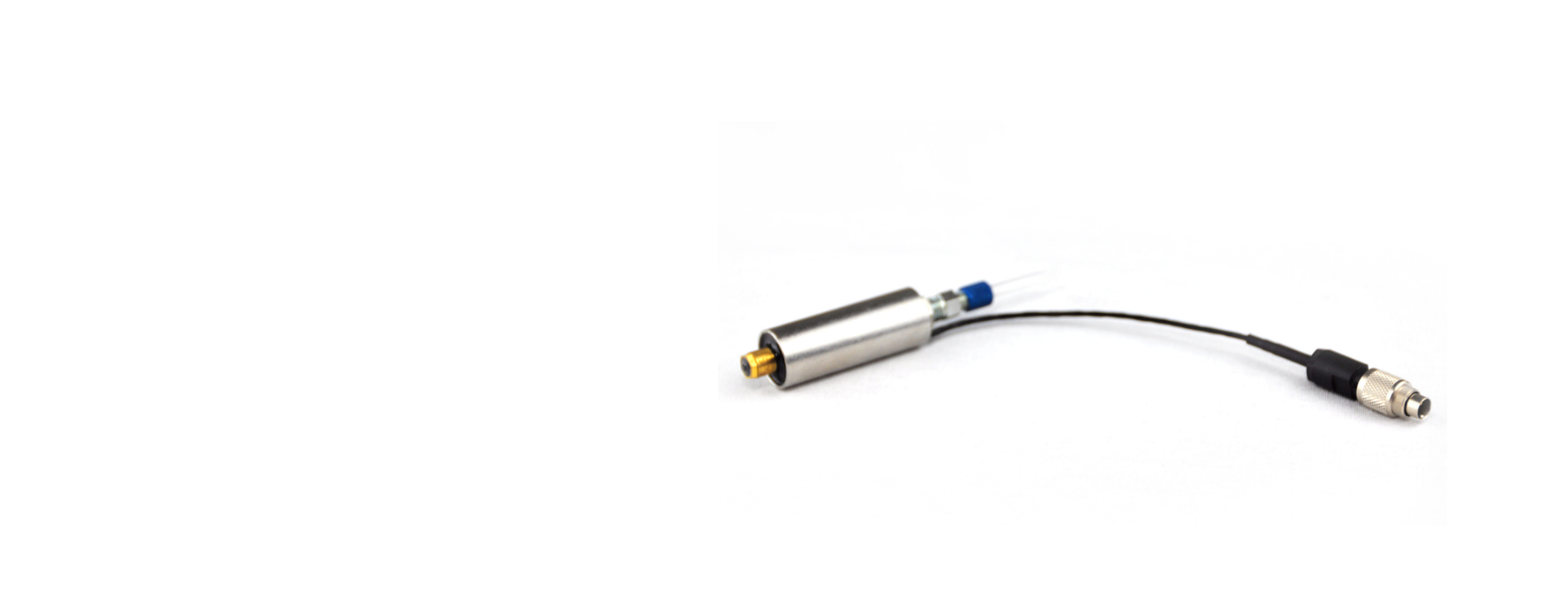

Markierungskopf SL (Slimline)

Markierungskopf SL für Bauteile, auf denen die zu markierende Stelle nur schwer zu erreichen ist. Wenn beispielsweise aufgrund bereits bestückter Leiterplatte nur wenig Platz in der Umgebung existiert, können wir mit diesem Kopf trotzdem sehr nah an das Bauteil gelangen und einen sauberen, exakt positionierten Markierungspunkt aufbringen.

Vorteile

  • Verjüngung der vorderen 10 mm am Kopf auf einen Durchmesser von nur Ø8 mm
  • Sonstige technische Daten entsprechen dem Markierungskopf ST

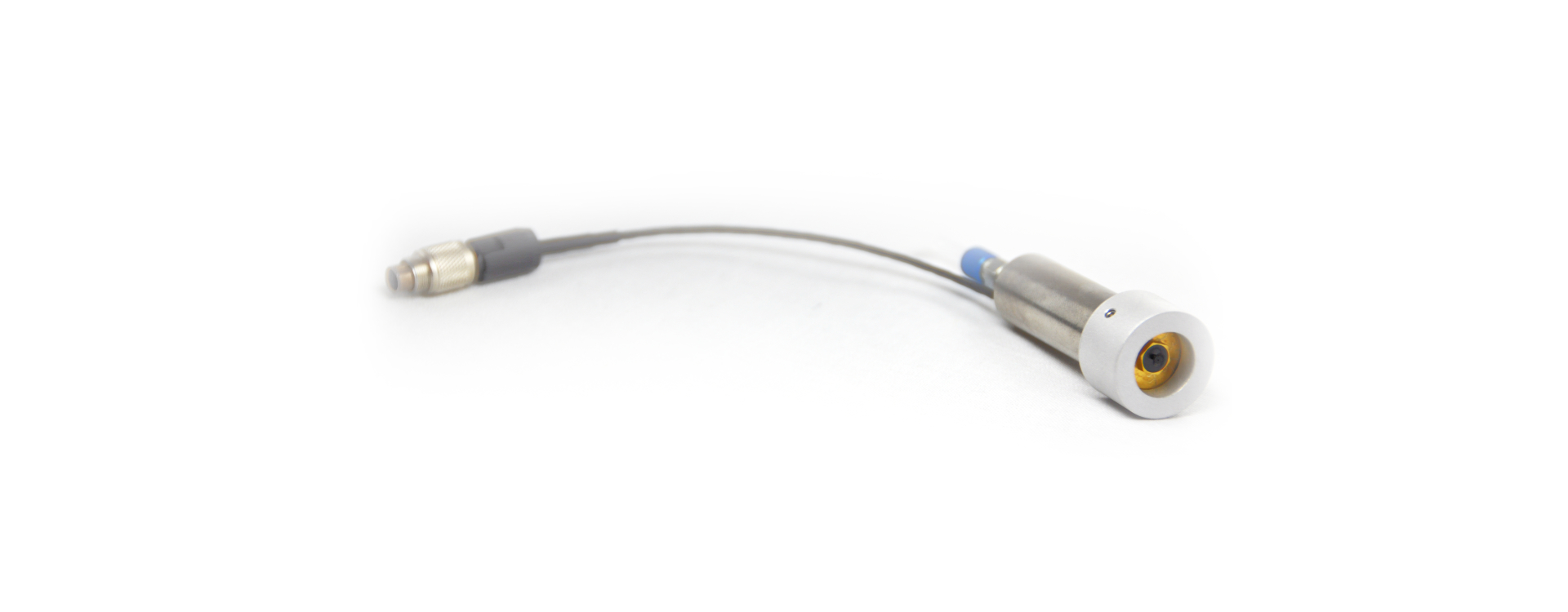

Markierungskopf ST (Standard) mit Düsenschutz



Der Markierungskopf ST mit Düsenschutz ist ideal für raue Einsatzgebiete, die einen zusätzlichen Schutz der Düse erfordern. Wenn die Gefahr besteht, dass die Düse des Markierungskopfes im laufenden Produktionsprozess beschädigt werden könnte (z.B. durch falsch positionierte Bauteile), so kann der Markierungskopf ST mit einem Düsenschutz ausgerüstet werden. Dieser schützt die Düse vor Beschädigungen und kann zu Reinigungszwecken leicht abgenommen werden.

Vorteile

  • Abnehmbarer Düsenschutz vermeidet Beschädigungen der Düse
  • Sonstige technische Daten entsprechen dem Markierungskopf ST
